三合一环行线电机模块
三合一环形线电机模块是MTS磁浮环形线的功能组件，分为直线段电机模块（有电缆、无电缆）和圆弧段电机模块（45°弧线）。
三合一环形线电机模块将电机线圈、驱动器和编码器集成为一体，结构紧凑、灵活性高。通过组合直线段和圆弧段电机模块，设计适应场地条件的环形线路，实现生产效率的提高。集成了电机、多位置检测、驱动控制和数据通信等功能，减少了所需组件数量、布线、装配工作量和调试时间。配备电缆的三合一环形线电机模块为系统供电，具备与工业PC的通信接口，将1个有电缆和多个无电缆的电机模块插接在一起形成最长3m的线段。
凌翔磁浮
与我们联系
了解更多产品信息
磁浮交通事业部:
0731-85588302
0731-85588302
直驱事业部:
0731-85588391
0731-85588391
磁浮轴承事业部:
0731-85588103
0731-85588103
微信公众号
磁浮科技驱动未来
返回
产品描述

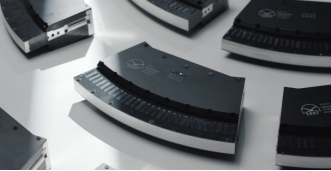

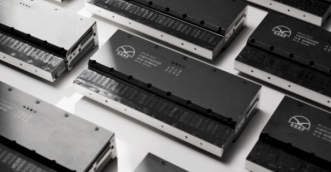

磁浮环行线直线段电机模块 磁浮环行线圆弧段电机模块
性能项点 | 电气参数 |
电源电压 | 控制电源电压24V DC，功率电源电压48V DC |
电机模块功率消耗 | 电机模块：34W/m（静态状态下，通讯、电子元器件、位置测定） |
每个带供电的电机模块所支持的长度 | 最长3米（电源电压，EtherCAT） |
机械数据 | |||
电机模块 | 直线段电机模块（无电缆）MTS-50L-PL0-N | 直线段电机模块（带电缆）MTS-50L-PL1-N | 圆弧段电机模块（无电缆），45°（正向曲线，凸形，半径常数），MTS-25C-R1-N |
机械尺寸 | 250mm×123mm×50.6mm（L×W×H） | 250mm×123mm×50.6mm（L×W×H） | 261.5mm×123mm×50.6mm（L×W×H） |
重量 | 3.25kg | 6.6kg | 2.9kg |

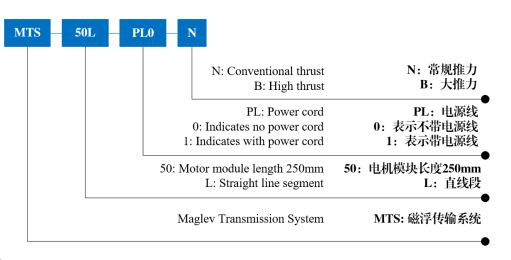

直线段电机模块型号定义：

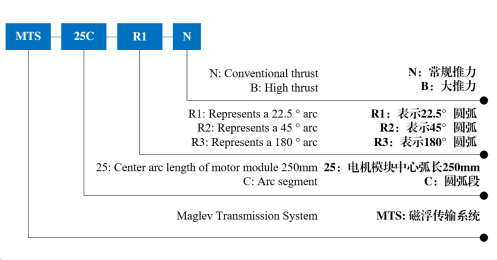

圆弧段电机模块型号定义：
