凌动MTS磁浮环形线
凌翔以源自磁浮列车的领先电磁力控制技术，研制面向工业4.0时代的“凌动MTS系列”磁浮环形传输线，为光伏、锂电、半导体、消费电子、汽车电子、生物医药、包装、食品加工等行业客户提供高速度、高精度、智能、柔性的传输解决方案。
凌动系列传输线采用国际领先技术路线，电机、驱动器、编码器一体化研制集成，性价比高，抗污能力强，绝对位置免回零；模块化拼接，接线简单、即插即用，转产易复用；大幅提升生产效率、缩短生产节拍；免去传输与工作台间的转运设备；实现整体及各工位生产节拍异步控制，节省外部工艺设备运动系统；动子间相互配合实现各种夹/持具功能，省去不同工件定制夹具和停产更换。

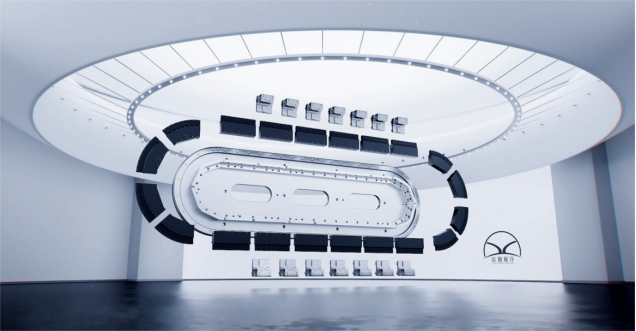

其电机模块中集成了电机线圈、驱动器和编码器，动子采用无源设计，安装简捷方便。电机模块有不同的规格，可以灵活组建轨道布局和运动曲线，以减少设备的占地面积，从而优化整个制造过程。一台安装Mo-Ma Platform运动控制系统的工业PC可以独立控制每个动子的运动状态，整合不同节拍的生产环节，实现多规格多批次产品的生产。
凌翔磁浮
与我们联系
了解更多产品信息
0731-85588302
0731-85588391
0731-85588103
微信公众号
磁浮科技驱动未来
产品描述
产品特点：
凌动MTS磁浮环形线技术参数：
性能项点 | 指标 |
峰值推力 | 220N*多动子组合实现更大推力 |
持续推力 | 80N |
速度 | 4m/s（DC 48V） |
加速度 | >100m/s2（空载） |
定位精度 | ±0.05mm |
重复定位精度 | ±0.005mm |
动子长度 | 120mm |
动子重量 | 1.9kg（带滑块） |
系统最大长度 | >200m（仅受限于控制器的运算能力，系统本身没有限制） |
通讯接口 | EtherCAT |
最大动子数 | 256 |
工作温度 | -10~40℃ |
储存温度 | -40~85℃ |
防护等级 | IP65（电机模块） |
机械性能 | 符合 EN ISO 12100:2010/EN 60204-1:2018/EN 619:2022 标准 |
电磁兼容性 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |

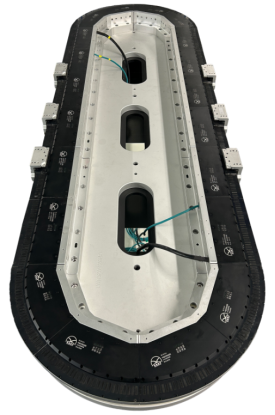

凌动磁浮环行线Demo
Ø 电气部分：直线段电机模块+圆弧段电机模块+动子+电控柜+工控机+交换机+电源（48V DC和24V DC）
Ø 机械部分：导轨+滑块+安装板+安装支架
项点 | 磁浮环形线Demo（可定制） |
型号 | MTS-2L06-4R2-7P08 |
单边直线段长度 | 1500mm |
线体宽度 | 752mm |
直线段组成 | 10×直线段电机模块（无线缆），长度250mm/模块 2×直线段电机模块（带线缆），长度250mm/模块 |
圆弧段组成 | 8×圆弧段电机模块，长度250mm/模块，45°/个 |
动子 | 8×动子，7极，带滑轮、永磁体和编码器标尺 |
...... | MTS磁浮环形线更多详细信息，请咨询工程师 |
更多详细说明
Ø 500W控制电源最大支持MTS 8m；1500W控制电源最大支持MTS 15m；
Ø 每3米导轨配1套润滑装置；
Ø 系统标配20米动力电缆、5米网线，更多长度可定制。
