凌动MTS磁浮接驳线
凌翔磁浮的凌动MTS磁浮接驳线通过三合一环形线电机模块结合高精密直驱模组/丝杆模组/同步带混合使用，可实现水平/垂直方向接驳，在转弯部分可实现更小的占地面积，灵活组建轨道布局和运动曲线，工位部分采用三合一环形线电机模块满足高性能柔性传输需求，非工位部分采用直线电机/丝杆/同步带组件混合使用可有效降低建设成本，助力工业智能柔性升级。
凌翔磁浮
与我们联系
了解更多产品信息
0731-85588302
0731-85588391
0731-85588103
微信公众号
磁浮科技驱动未来
产品描述
凌动MTS磁浮接驳线技术参数：
性能项点 Performance Points | 指标 Parameters |
峰值推力 Peak force | 220N*多动子组合实现更大推力 |
持续推力 Continuous force | 80N |
速度 Max. Speed | 4m/s（DC 48V） |
加速度 Max. Acceleration | >100m/s2（空载） >100m/s2(No-load) |
定位精度 Positioning accuracy | ±0.05mm |
重复定位精度 Repeatability | ±0.005mm |
动子长度 Mover length | 120mm |
系统最大长度 System size | >200m（仅受限于控制器的运算能力，系统本身没有限制） (Depending on computational power, no system limitations) |
通讯接口 Communication interface | EtherCAT |
最大动子数 Maximum number of movers | 256 |
工作/储存温度 Working/Storage Temperature | -30~40℃ |
防护等级 IP protection rating | IP65（电机模块） (In assembled condition for a closed system, only waterproof for a short time, not corrosion resistant) |
机械性能 | 符合 EN ISO 12100:2010/EN 60204-1:2018/EN 619:2022 标准 |
电磁兼容性 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |

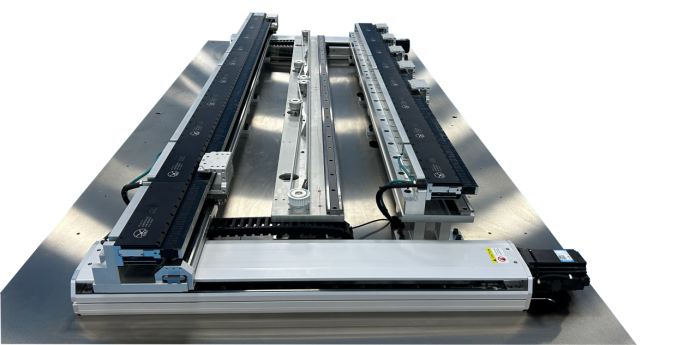

凌动MTS磁浮水平接驳线
凌动MTS磁浮上下接驳线

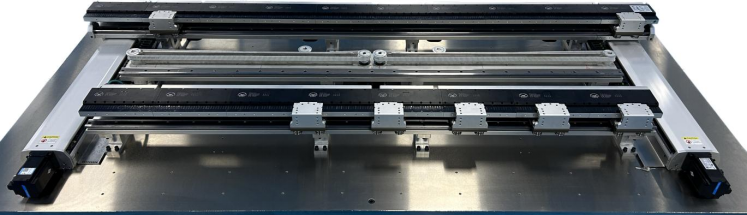

凌动MTS磁浮接驳线Demo
Ø 电气部分：直线段电机模块+圆弧段电机模块+动子+电控柜+工控机+交换机+电源（48V DC和24V DC）+接驳段电机模块+直线模组/丝杆/同步带
Ø 机械部分：导轨+滑块+安装板+安装支架
项点 | 磁浮接驳线Demo（可定制） |
型号 | MTS-2L08-T2-D2W1200-1B2000-7P16 |
直线段长度 | 2000mm |
直线段组成 | 14×直线段电机模块（无线缆），长度250mm/模块 2×直线段电机模块（带线缆），长度250mm/模块 |
接驳段组成 | 2×接驳段电机模块，长度250mm/模块 2×直驱模组（行程1200mm） 1×皮带线（行程2000mm） |
动子 | 16×动子，7极，带滑轮、永磁体和编码器标尺 |
...... | MTS磁浮接驳线更多详细信息，请咨询工程师 |
更多详细说明
Ø 500W控制电源最大支持MTS 8m；1500W控制电源最大支持MTS 15m；
Ø 每3米导轨配1套润滑装置；
Ø 系统标配20米动力电缆、5米网线，更多长度可定制。
