动圈式三合一直驱模组
由凌翔定义的全新一代直驱模组，将电机、驱动器、编码器一体化集成，具备极强的抗污抗干扰能力，无外置驱动器，省去器件间线缆，绝对式位置检测，简化安装步骤，可实现更高效空间利用与运动控制，为客户提供更自由的设计空间。
凌翔磁浮
与我们联系
了解更多产品信息
0731-85588302
0731-85588391
0731-85588103
微信公众号
磁浮科技驱动未来
产品描述

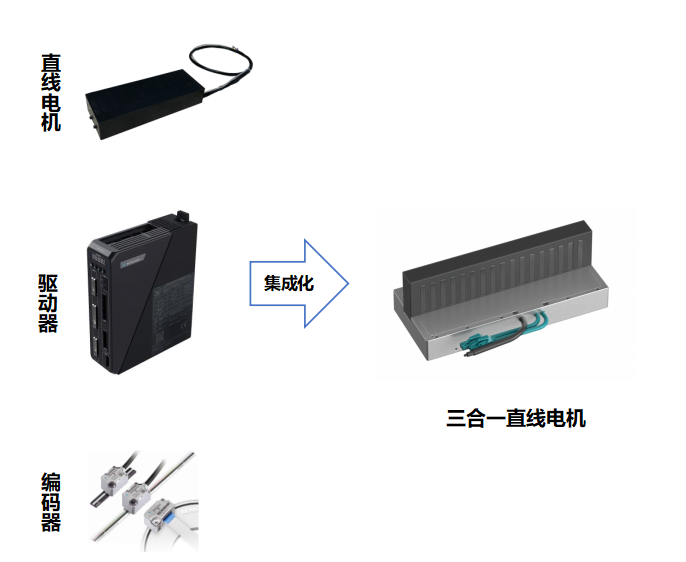

三合一直驱技术
凌翔磁浮采用电机、驱动与位置检测的一体化设计技术，通过将三合一电机模块结合直线导轨集成为一体，研发推出凌动三合一直驱模组。作为一款专为自动化生产线设计的通用型模组，凌动三合一直驱模组无外置驱动器，可实现高效的运动控制和更小的占用空间，同时依托一体化设计可以省去额外的连接线与中间件，简化安装步骤，便于安装和使用，提供更灵活、多样化的传动方案解决客户的智能化需求。

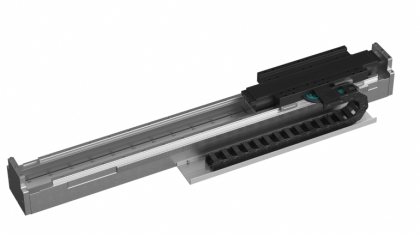

三合一动圈式直驱模组——平板电机

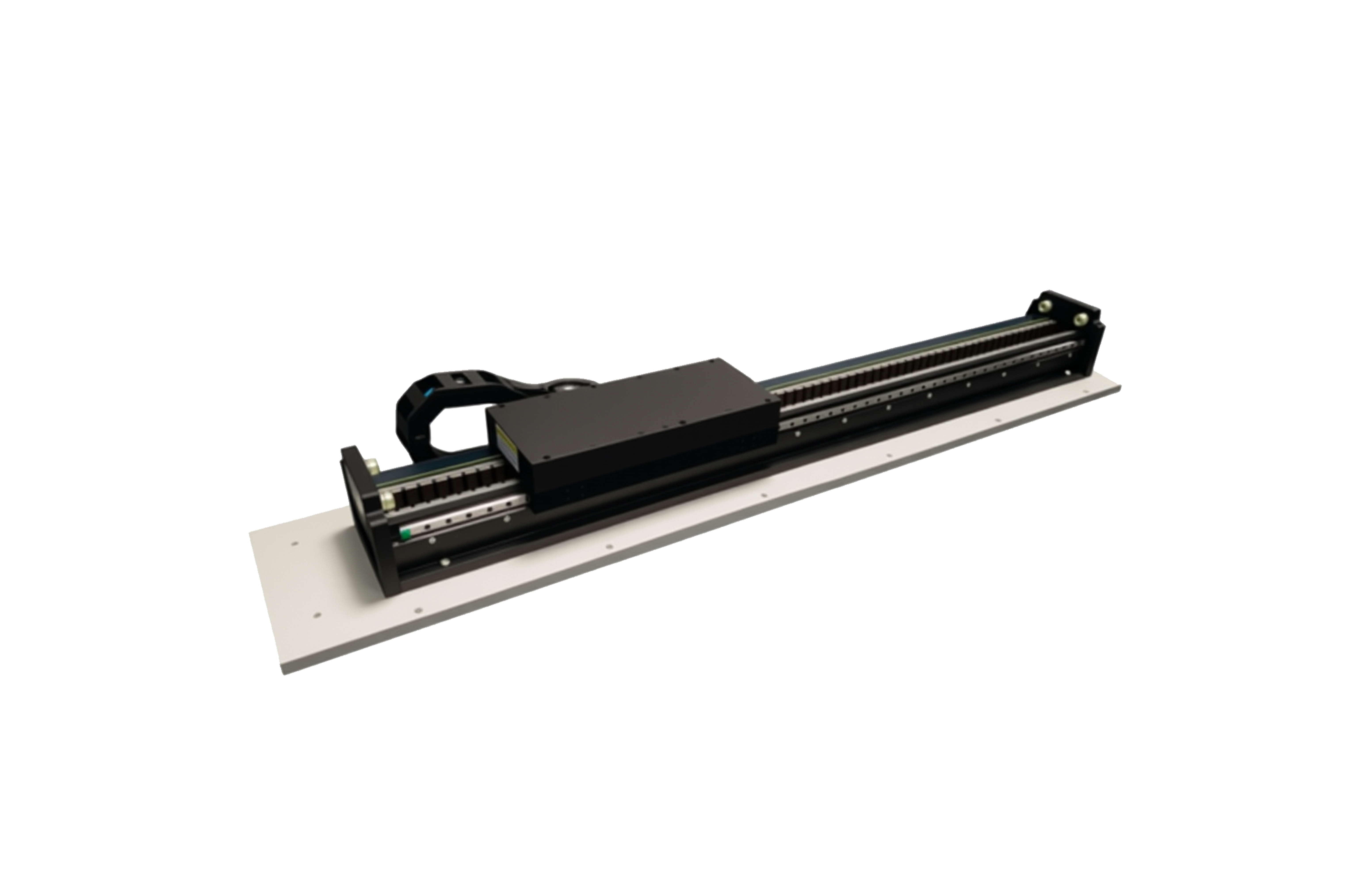

三合一动圈式直驱模组——双边电机
产品特点：
1、适应复杂恶劣环境：采用电感式位置检测，抗油污、粉尘、水汽干扰。
2、极大减少接线：电机驱动编码三合一集成，降低布线难度，多轴模组可级联，轴数越多优势越明显。
3、极大减少线间干扰：电机、驱动器、编码器之间无外部电缆。
4、大幅缩减空间占用：无外置驱动器与编码器，无需考虑驱动器空间占用。
5、使用调试便捷：不再为电机驱动器编码器匹配伤脑筋。
性能项点 | 三合一动圈式直驱模组—平板电机 | 三合一动圈式直驱模组—双边电机 |
型号 | TLM12-CS132-C01-695-S-T-W1 | TLM13-CD104-C01-718-S-T-W1-1 |
尺寸 | 1160mm×223mm×130mm（L×W×H） | 1080mm×197mm×105mm（L×W×H） |
持续推力 | 480N*可定制 | 590N*可定制 |
峰值推力 | 1200N*可定制 | 1130N*可定制 |
定位精度 | ±0.05mm | ±0.05mm |
重复定位精度 | ±0.005mm | ±0.005mm |
最高速度 | 3m/s | 3m/s |
供电电压 | AC 220V | AC 220V |
通讯方式 | EtherCAT | EtherCAT |
对比指标 | 三合一动圈式直驱模组 | 传统动圈式直线模组 |
环境抗干扰能力 | 抗油污、粉尘、挥发物干扰能力强，抗强磁 | 抗油污、粉尘、挥发物干扰能力一般，磁栅尺不抗强磁 |
线缆连接 | 电机、驱动器、编码器一体化，极大减少外部线缆连接 | 电机与驱动器、驱动器与编码器间 需线缆连接 |
信号干扰 | 极大减少线间信号干扰 | 普遍存在线间信号干扰 |
占用空间 | 无外置驱动器与编码器 | 有外置驱动器与编码器 |
模组选型 | 选型简单，无需考虑驱动器、编码器、电机参数匹配 | 选型复杂，需考虑驱动器、编码器、电机参数匹配 |
驱动器调试 | 电机出厂前已完成参数配置，用户无需额外设置 | 使用时用户需额外配置电机参数 |
